JWM絲桿升降機特點及選型參數

發布時間：2016/6/2 15:19:19 來源：海洋傳動

JWM絲桿升降機（梯形絲桿型）適用于低速、低頻率的場合,主要構成部件為：精密梯形絲桿副與高精度蝸輪

JWM系列蝸輪絲桿升降機廣泛應用于機械、冶金、建筑、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能。
JWM蝸輪絲桿升降機是一種基礎起重部件，具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等許多優點。減速機可以單臺或組合使用，能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。它有不同的結構形式和裝配形式，且可按用戶的要求定制。

產品概述：

1、JWM系列螺旋升降機（梯形絲桿型）適用于低速、低頻率的場合,主要構成部件為：精密梯形絲桿副與高精度蝸輪

蝸桿副。
2、價格經濟、結構緊湊、操作簡單、保養方便。
3、低速、低頻率：主要用于大負荷、低速與無需頻繁工作的場所。
4、保持載重：梯形絲桿具有自動鎖定功能，既使沒有制動裝置也可保持載重。
注:在受到較大振動、沖擊載荷時，可能會使自鎖功能失效，此時請外加制動裝置。

JWM系列蝸輪絲桿升降機部分型號:

JWM010、JWM025、JWM050、JWM100、JWM150、JWM200、JWM300、JWM500、JWM750、JWM1000

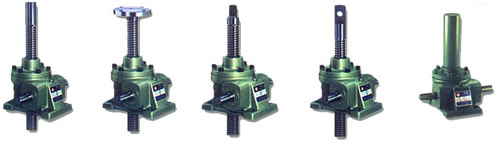

機器裝配形狀、特點：　　　　
基本形式（UM，DS）　　　　螺母轉動絲桿上下移動，此為普通型升降機裝配　

　　　US：押上 DS：吊下　　　　

請根據載荷方向、安裝方向來選擇合適的升降機（押上或吊下）　　　　

絲桿軸在升降時，會產生旋轉力，所以必須做好防止旋轉措施?！?/div>

　　　止旋構造（UM，DM）　　　　UM：押上 DM：吊下　　　　

適用于頂端無連接下運轉或因滑輪而卷拉著繩索等又不能實現防止旋轉的情況　　　　

請根據載荷方向、安裝方向來選合適的升降機（UM 或DM）　　　　活動螺母構造（UR，DR）　　　　一般情況下，升降機必須具有因絲桿軸的升降而產生的行程和絲桿罩所需的空間，若想在有限的空間內增長行程時，使用此活動螺母構造非常適應（絲桿軸旋轉，活動螺母移動）。絲桿軸頂端為圓柱形，所以在長行程時，在軸端采用支撐方式，可以得到很好的傳動效果。

UR：押上 DR：吊下

請根據載荷方向，安裝方向來選擇合適的長降機（押上或吊下）　　　　

注：選型和型號表示方法中，還需注明螺母的放置方向。
